嘉兴梯控门禁系统总控式梯控的接线

将要控制的所有楼层按钮的12V正极从中间剪断,两头分别串在一根线上,然后将串起来的线的出线分别接在梯控板的NC和COM端上,为什么是接到NC和COM端呢,这要考虑到安全因素,因为接到NC和COM,意味着梯控板断电情况下线路默认是通的,即电梯按钮是可按的,这样即使梯控板坏了,不工作了,电梯还能按照原来的逻辑运行。有些人会问,那梯控装了有什么用,别急啊,虽然线是接到NC和COM上了,但是我们可以在梯控软件里预先设定了NO与COM是连通的,NC与COM是断开的,这样只有刷卡通过后,NC与COM才会连通,也就实现了控制的目的。

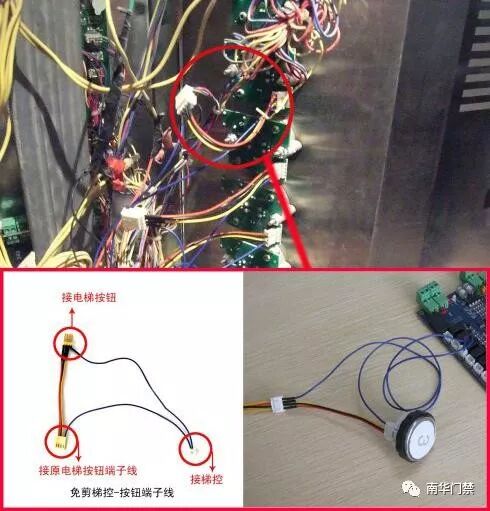

图片分控式梯控的接线

与总控式区别在于,每一个电梯按钮后面的12V电源线剪断后,其两头分别接到梯控板上指定的继电器的NC和COM端上,且要按顺序接,如一楼就连接到第一个继电器,二楼接到第二个继电器上,以次类推,如果中间有跳过的楼层,梯控板上也要跳过相应的继电器。

3. 梯控的软件安装与使用

不想说得那么繁复,其实只要硬件连接方面不出问题,相信软件方面的问题反而好弄,只要是略懂电脑的,查看下说明文档也就OK了,这里不想展开来讲,有兴趣的可加我微信i4tiger咨询
